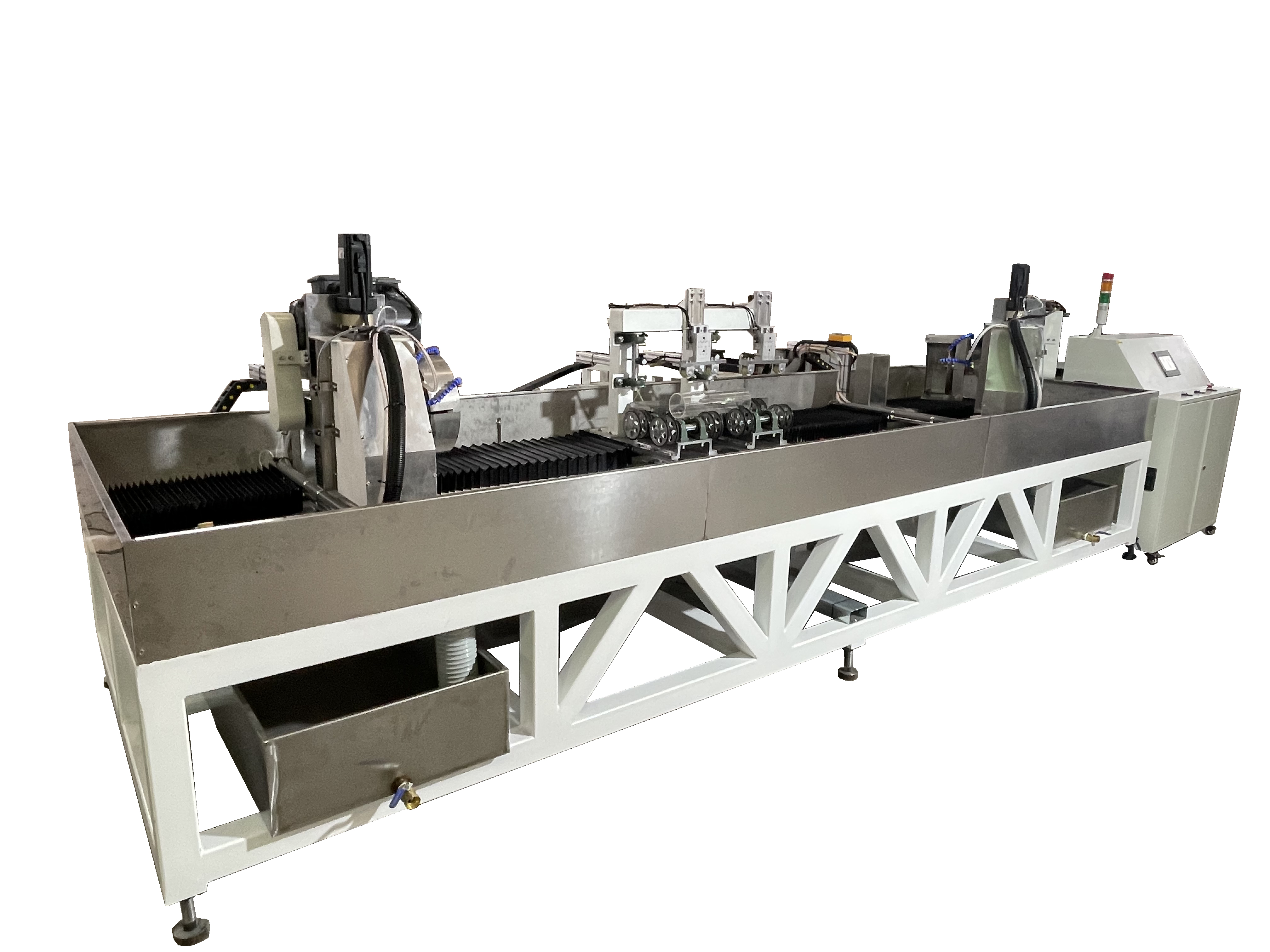

功能概述：

主要用于石英套管（最大直徑 235mm）內錐部、外錐部以及石英尾管

（150mm）外端面的研磨。

       備注：1/該機床不適用于變徑的組合管材，僅適用于套管的端面研磨或倒角；

      2/原材料直徑公差不超過±0.5mm否則無法確保加工精度。

實現效果：

1、實現石英套管內錐、外錐以及石英尾管外端面的研磨功能；

2、石英套管的內錐、外錐錐形完好，無明顯臺階且重復性好；

3、石英套管內錐的要求角度 30°，外錐的要求角度 25°。

       備注：研磨效果為磨砂面，肉眼觀測，可能會存在紋理顆粒，如有粗糙度要求需在方案凍結前明確。

設備參數：

電壓制式： 380V/50Hz

安裝尺寸：參考提供LAYOUT

重量： 1600Kg

功率： 10Kw

語言：漢語

加工參數：

原料長度范圍 ：800-3000mm

研磨直徑 ：外徑：φ150-φ235mm

內徑：φ40-φ55mm

研磨效率：50-300S/Pcs（不同規格的產品節拍控制差異）

合格率：≥99%（設備運行及操作正常為前提條件）

外倒角寬度：≤100mm（電機進給量控制）

內倒角寬度：≤30mm（電機進給量控制）

外倒角角度：常規25°（磨輪控制）

內倒角角度：常規30°（磨輪控制）

寬度加工精度 ：±0.5mm（設備運行及操作正常為前提條件）

角度加工精度：±4°（磨輪角度精度控制為前提條件）

機器配置（可指定品牌配置）：

         磨頭電機：安徽永華2.2kw

         磨頭進給電機：臺灣臺達伺服電機0.75Kw

         磨頭升降電機：臺灣臺達伺服電機0.75Kw

         水泵：國產自吸泵 0.37Kw（含粗過濾）

導軌：臺灣TBI

齒條：日本KHK

 配送磨輪：金剛石燒結或電鍍（目數：300目隨機包含3枚，含內外倒角及平磨）

氣動元件：臺灣亞德客

低壓電器元件：正泰

          水箱罩殼：304不銹鋼

程序：自行設計

PLC：臺灣臺達

觸摸屏：臺灣臺達 7寸

同步帶輪：廣東

V型托架和壓板：尼龍材質

過濾器：T型PP棉 10μ
