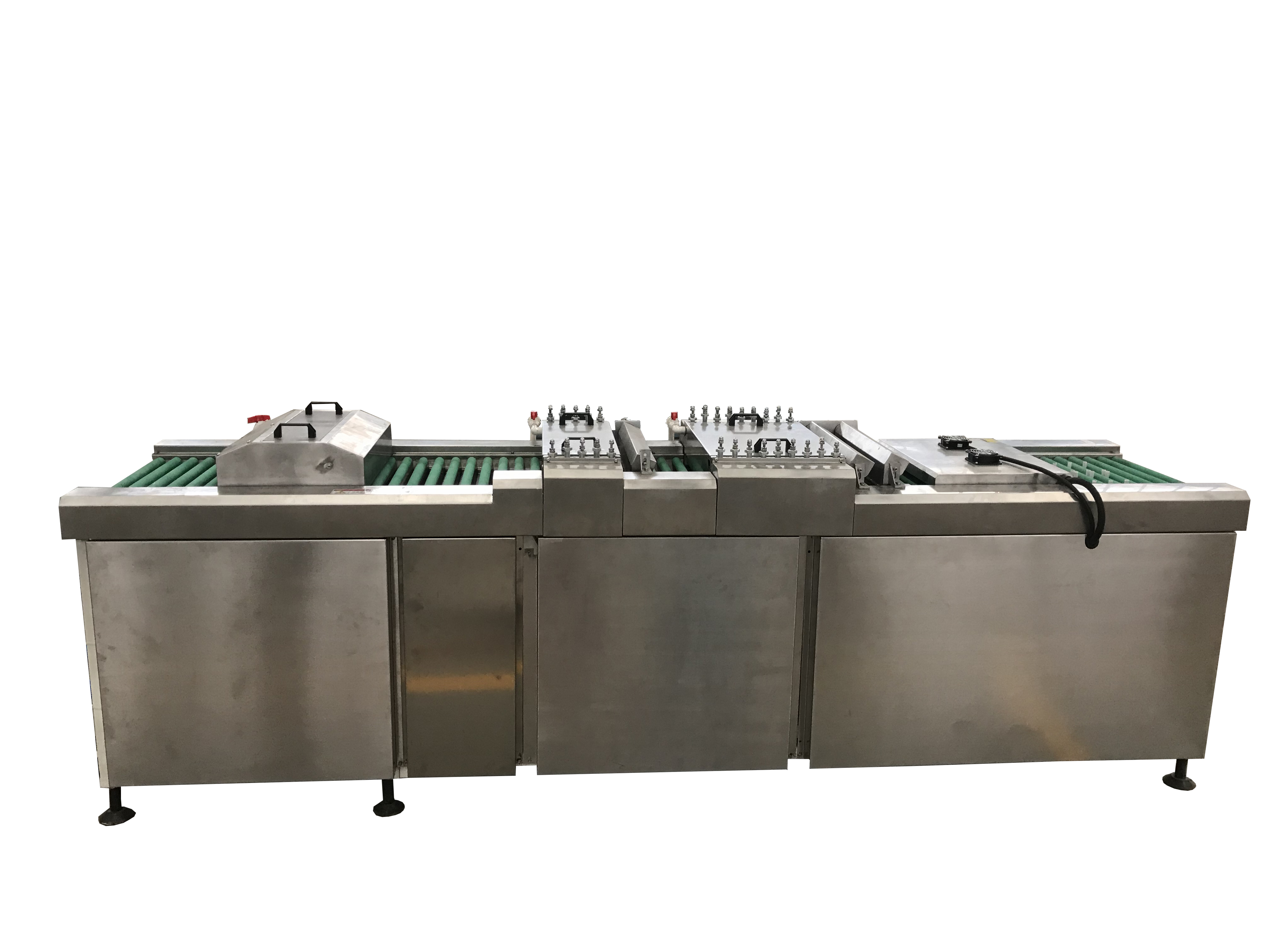

結構簡介:

1.清洗機做成2級式清洗結構，一級清洗結構采用兩組毛刷輥60度熱水粗洗，一套水循環噴淋系統加一級風刀吹干組成，水箱外側保溫棉保溫處理，二級清洗由4組毛刷輥精密清洗系統，一套水循環噴淋系統，和一級風干部分組成，兩級清洗部分的每個水箱有獨立的水循環泵過濾系統，濾芯過濾精度0.005，后面再加兩段風刀吹干，后面再加一級熱風干燥系統以確保證基板清洗后的充分的干燥干凈。

2.清洗機的水箱部分為循環節水結構，以便做到清洗水逐級循環充分使用。

3.熱風處采用熱風循環利用系統，減少能源消耗，設置防止?fàn)C傷裝置，以保證操作人員安全。

4.用于風刀處的高壓風機后端設置空氣過濾裝置，過濾精度0.001

5.毛刷滾毛的材料加填料尼龍料毛，以增加耐磨性。

·國標方管骨架;罩殼為1.0mm的sus304不銹鋼外殼;

·清洗及干燥部分為sus304不銹鋼外殼;

·輸送/清洗/吸水海綿輥采用耐高溫，耐酸堿材質,使用壽命長；

·傳動部分調速電機控制,可任意調節清洗速度.

·溫度控制器可調整吹風溫度。

·本設備為滾筒帶動設計，加工面積范圍大，循環水清洗玻璃一次完成。

注：出料區加裝兩組定位裝置（方便下片）

基本參數：

·玻璃尺寸范圍35 — 490mm；玻璃厚度為（0.3--6）mm；

·380v；電熱棒功率6千瓦；四只風扇共800W

·傳動無級變速器：0.37kw，380v（可無級調速）

·水泵：250w,380v

·毛刷馬達：0.37kw,380v

驗收標準：

1 無肉眼可見污漬、水痕、污物、劃傷。

2 達到車間環境潔凈度等級（10萬級以下）
