設備工藝能力

??

設備工藝流程

人工或自動上片臺上料——一號磨邊機加工短邊——經過中間直線轉片臺旋轉90度——玻璃進入二號磨邊機加工長邊——前后端的四個尖角經過C角倒角機構加工四個安全角——玻璃出料——重復以上完成流水作業?

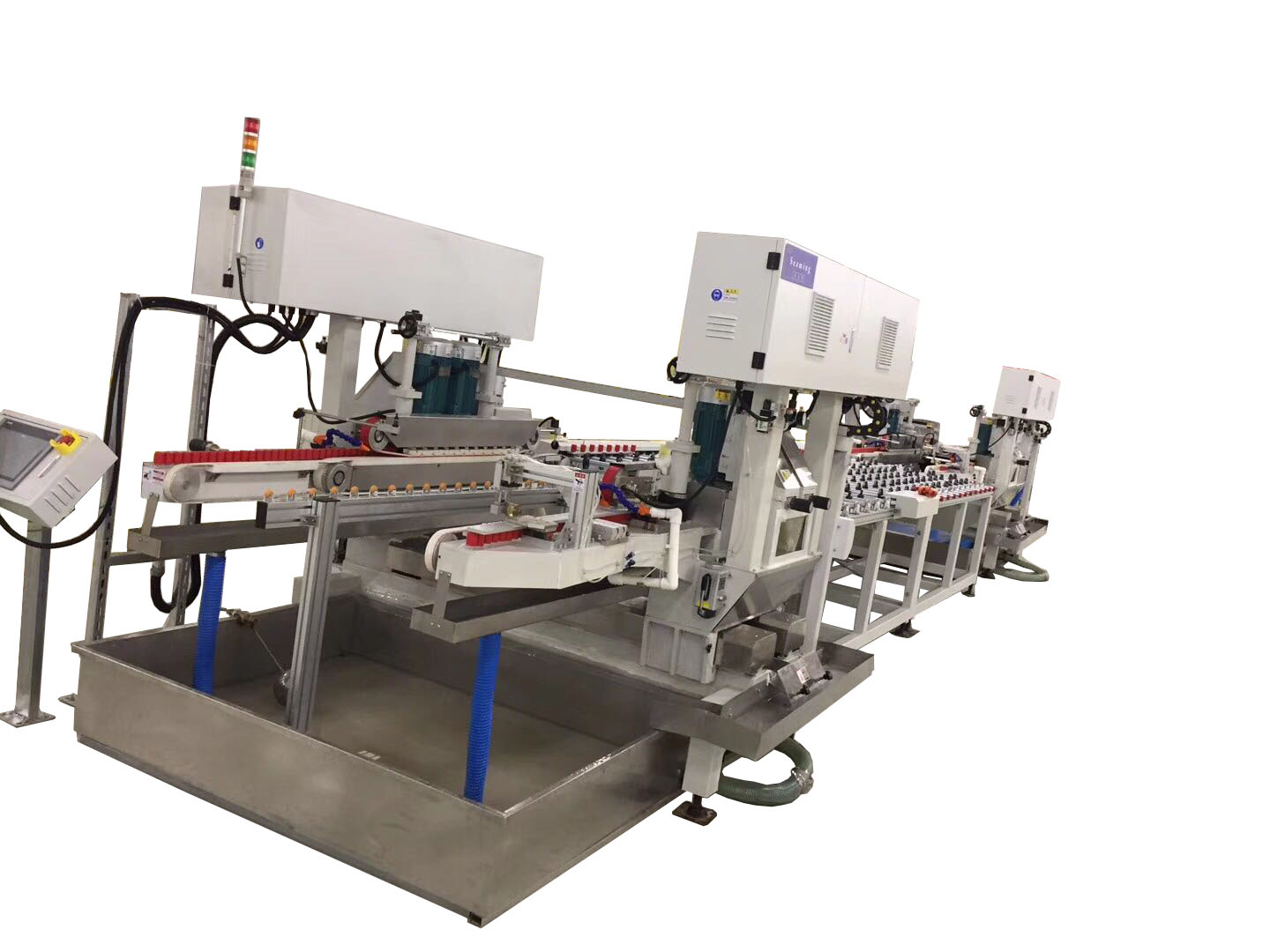

設備架構及具體性能

本產線分為三個部分：

一、一號磨邊機?型號SY-1200-4

???產品適用于磨削厚度1.1---6mm的平板玻璃，玻璃兩邊直線平底圓邊粗磨、精磨、及四個角的C角可一次性完成，采用進口雙直線導軌、雙滾動珠絲桿，以達到穩定移動速度及削磨精度。磨削玻璃寬度采用觸摸屏輸入，自動調節，玻璃傳送為變頻調速，控制系統自行設計，觸摸屏+PLC控制。直接設定玻璃寬度和運行速度。

機器參數（可指定品牌配置）：

觸摸屏：臺灣臺達

PLC：臺灣臺達

變頻器：臺灣臺達

旋轉編碼器：歐姆龍

電機：安徽永華磨頭專用電機（2.2kw/1.1kw）

? 電機轉速：2860r/min

同步帶：40mm

絲桿：TBI

導軌：臺灣上銀

減速機及傳輸電機:0.75kw（國產）

傳動軸?：光軸

總重量：2200kg

裝機功率：16.8kw

電源：380v/50Hz

磨輪直徑：φ200mm

?

技術參數（可定制）：

最大寬度加工：1200mm

最小寬度加工：300mm

加工玻璃厚度：2---6mm

速度范圍：3---12 m/min

平行度：≤±0.2mm/m

對角線：≤±0.75mm/m

外形尺寸：2200*2400*1650mm

?

二、直線轉片臺 型號SY-1280

? ? ? ? 配置：

? ? ? ?1?傳輸輥：30光軸+聚氨酯膠套

? ? ? ?2?電機：變頻調速?國產

? ? ? ?3? PLC/觸摸屏：和一號磨邊機共享

? ? ? 動作流程：

?接受一號磨邊機出料的玻璃---快速移動一玻璃前端接觸相對于磨邊機固定側擋桿---玻璃90°? 轉---進入二號磨邊機。

? ? ? 機器參數：

? ? ?長*寬*高：4600*1800*900mm

? ? ?重量：1200kg

? ? ?功率：1.5kw

? ? ?加工范圍：300*300—1200*800mm

?

三、二號磨邊機 型號SY-800-4

本機器帶有雙側倒角機構，可以對玻璃四個角進行C角的倒角作業。對于原片大于800*800mm的玻璃，加工速度可以達到10—12m/min。倒角機構為氣動+電機控制，操作簡單。

? ? ? ?配置：

? ? ? 1?常規配置同一號磨邊機；

? ? ? 2?倒角機構：

?氣動元件：亞德客

?控制程序：自主研發

?倒角輪：國產優質

?倒角電機：臺達伺服

? ?? ? ? ? ? ? ? ? ? ? ? ? ?

???
