? 設備性能及工作原理?

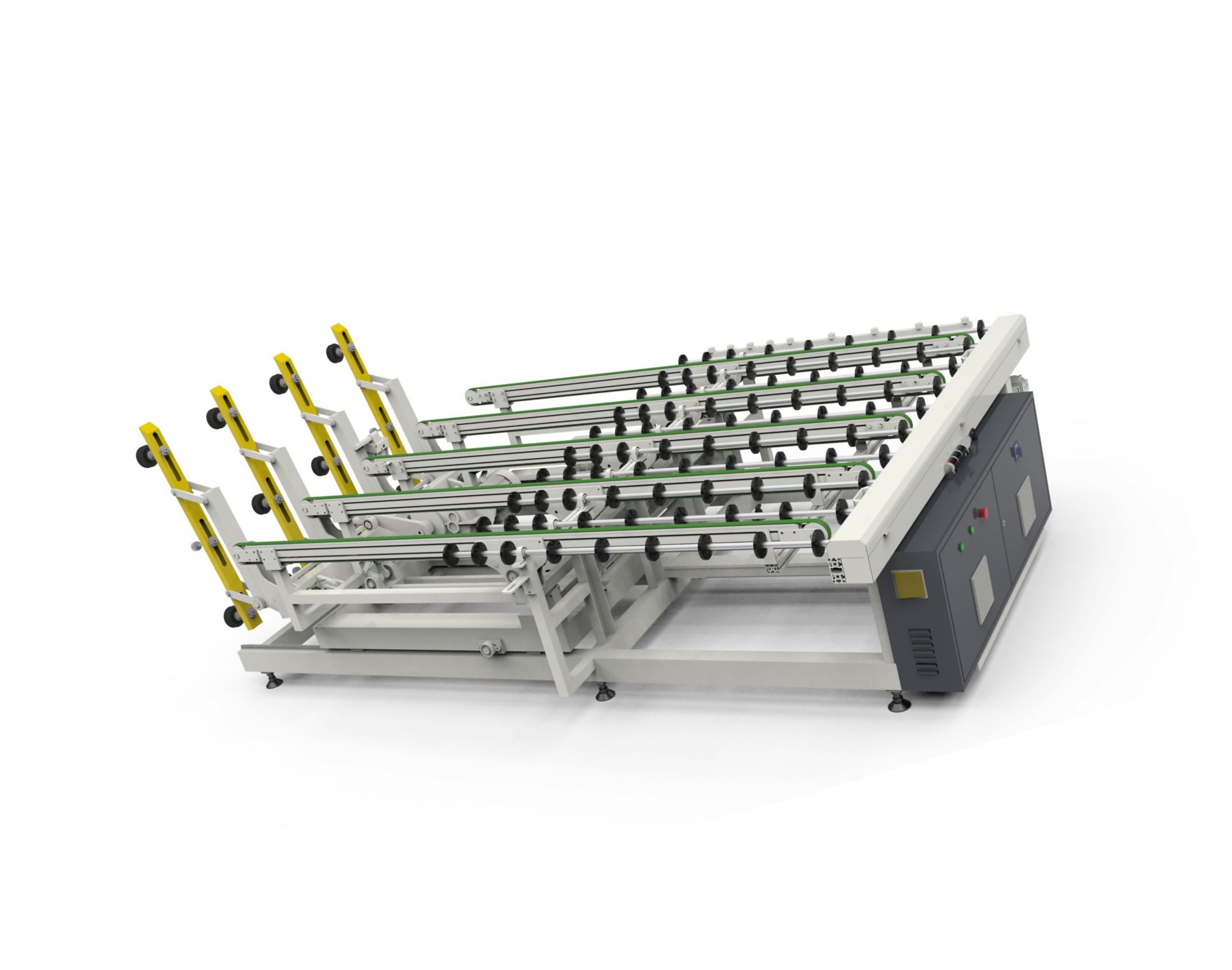

主要用于玻璃的自動取片。將玻璃放在指定位置，給出取片信號后，取片吸盤自動翻起并將玻璃吸附后放置在取片臺傳送輥道上，自動將玻璃輸送到切割機主機上。

?

? 機械配置（可指定配置）
? 1）、翻轉鏈輪鏈條：特制高精度加強形
? 2）、傳輸同步帶：意大利巴貝利
? 3）、真空吸盤：進口丁青膠材質（雙吸附結構）
?4）、傳輸電機：臺灣臺達伺服電機
?5）、真空泵：溫嶺石橋真空設備
?6）、軸承：SKF

?

電器原件（可指定配置）
?1）、PLC控制器：臺灣臺達，觸摸屏：臺灣臺達
?2）、變頻器：臺灣臺達
?3）、光電開關：臺灣陽明
?4）、斷路器：法國施耐德
?5）、控制電纜：進口柔性屏蔽電纜
?6）、接觸器：法國施耐德
?7）、主控真空電磁閥及氣動原件：臺灣亞德客

技術參數（可定制）
?1）、上片尺寸范圍：最小上片尺寸：1500*1200mm,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最大上片尺寸：2500*2100mm
?2）、上片厚度：2--19mm
?3）、最快上片周期：10-12秒（受玻璃厚度板幅影響）
?4）、傳輸速度：0-50m/min（可調）
?5）、最大吸片深度：700mm
?6）、最大上片附荷：500KG
?7）、單側上片臂數量：四個
?8）、單臂吸盤數：三個
?9）、上片翻轉臂：單翻
?10）、上片工位：單工位
?11）、電源/功率?
? ? ? ? ? ? 安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
?12）、安裝功率：約12KW
?13）、壓縮空氣：0.3~0.5Mpa
?14）、真空壓力：-70~90Kpa（根據玻璃厚度可調）
?15）、X軸常規行走速度：40m/min（變頻可調）
? ? ? ? ? ? Y軸常規行走速度：20m/min?（變頻可調）

?

?

?

?
